नेटवर्क एनटीआरआईपी बेस स्टेशन जड़त्वीय नेविगेशन सेंसर समर्थन चिहिरो स्थान विभेदक सुधार डेटा प्राप्त करें

कनेक्ट नेटवर्क एनटीआरआईपी बेस स्टेशन सपोर्ट चिहिरो लोकेशन डिफरेंशियल करेक्शन डेटा प्राप्त करें, नेटवर्क रिमोट अपग्रेड

जड़त्वीय उपग्रह एकीकृत नेविगेशन प्रणाली आईएनएस / आरटीके

संक्षिप्त परिचय:

EPSILON* श्रृंखला लघु जड़त्वीय RTK उपग्रह उच्च-सटीक एकीकृत नेविगेशन सिस्टम है।
इस श्रृंखला में सेंटीमीटर-स्तर की स्थिति, दोहरी-एंटीना दिशा खोजने की क्षमता, निरर्थक सेंसर तकनीक, और 2 ° / h की शून्य-पूर्वाग्रह स्थिरता के साथ एक हेडिंग गायरोस्कोप है, जो उच्च-सटीक स्थिति और स्थिर रवैये के लिए अनुप्रयोगों का एक पूरा सेट प्रदान करता है। शीर्षक आवश्यकताओं।समाधान।
श्रृंखला में सिंगल-एंटीना आरटीके, डुअल-एंटीना दिशा खोज और 4 जी कनेक्शन चिहिरो स्थान सेवा कार्यों के लिए समर्थन, कुल पांच मॉडल शामिल हैं।पूरी श्रृंखला मजबूत धातु के खोल और सैन्य-ग्रेड प्लग, IP68 सुरक्षा स्तर को अपनाती है।

पेशेवर जड़ता अंशांकन और -40 ℃ ~ 80 ℃ के तापमान त्रुटि मुआवजे के बाद उद्योग की अग्रणी अनुकूली एसपीकेएफ नॉनलाइनियर डेटा फ्यूजन एकीकृत नेविगेशन एल्गोरिदम से लैस, अनुकूली स्थापना पैरामीटर पहचान एल्गोरिदम और शक्तिशाली इंटरफ़ेस सॉफ़्टवेयर तुरंत उपयोग करने के लिए सुविधाजनक हैं।

विशेषताएँ:
मैंदोहरी आवृत्ति आरटीके सेंटीमीटर-स्तरीय स्थिति, दोहरी-एंटीना दिशा खोज, समर्थन नेटवर्क आरटीके
मैंबढ़ी हुई स्थिरता के लिए निरर्थक जाइरो तकनीक
मैंस्थिर स्थिति कोण आउटपुट, 1 सेमी स्थिति सटीकता, शीर्षक कोण 0.1˚ आरएमएस
मैंGyro पूर्वाग्रह स्थिरता 2˚/hr (<2°/hr सापेक्ष शीर्षक)
मैंपूर्वाग्रह, स्केल फैक्टर, ऑर्थोगोनैलिटी तापमान फैक्ट्री कैलिब्रेशन
मैंशंक्वाकार रोइंग मुआवजा, अनुकूली SPKF
मैंआरटीके बेस स्टेशन मोड
मैं16G मेमोरी लॉग FFT नॉच फ़िल्टर
मैंITAR मुक्त चीन में बनाया गया

 सामरिक ग्रेड सरणी सेंसर
 2 डी / 3 डी चुंबकीय अंशांकन
 ओडोमीटर/सोनार/रडार बाहरी सहायक इंटरफ़ेस
 4जी नेटकॉम/रेडियो संस्करण

प्रत्येक EPSILON श्रृंखला के उत्पाद में एक नया, लघु, उच्च-प्रदर्शन, फैक्ट्री-कैलिब्रेटेड IMU कोर, मैग्नेटोमीटर और एक या दो RTK रिसीवर होते हैं, जो बाहरी एक्सेस या स्व-निर्मित नेटवर्क RTCM डेटा स्ट्रीम इनपुट का उपयोग करते हैं, पूरे सिस्टम में एक ही जड़त्वीय नेविगेशन सिस्टम होता है। , जो उच्च-सटीक PVT नेविगेशन डेटा को आउटपुट करता है।

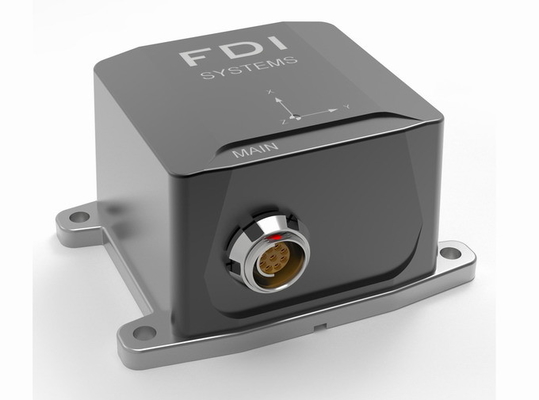

एप्सिलॉन-एएक IMU और AHRS है;

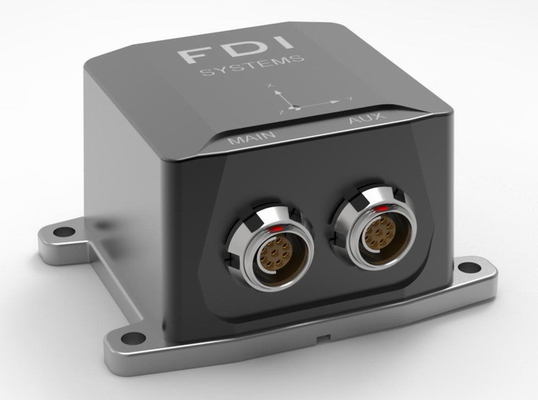

एप्सिलॉन-ईबाहरी GNSS और अन्य सहायक स्रोतों के साथ एक एकीकृत नेविगेशन प्रणाली का समर्थन करता है;

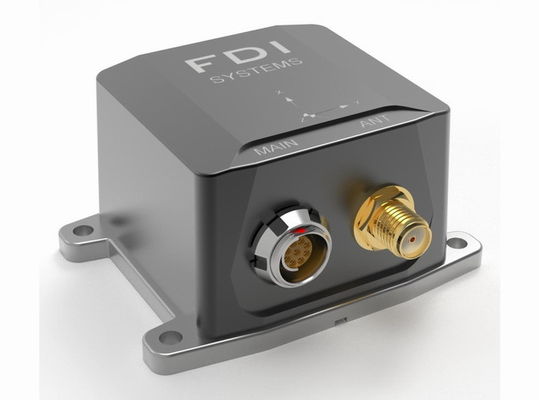

एप्सिलॉन-एनएक अंतर्निहित एकल-एंटीना L1/L2 दोहरी आवृत्ति GNSS रिसीवर है, जो लगभग 1m की संयुक्त स्थिति सटीकता प्रदान करता है;

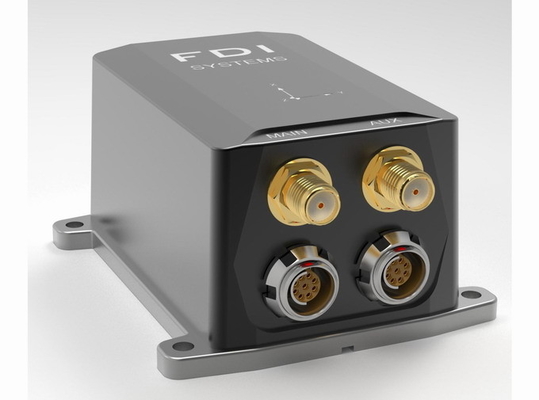

एप्सिलॉन-डीबिल्ट-इन डुअल-एंटीना डिफरेंशियल GNSS सेंटीमीटर-लेवल पोजिशनिंग और डुअल-एंटीना लेटरल फंक्शन प्रदान कर सकता है;

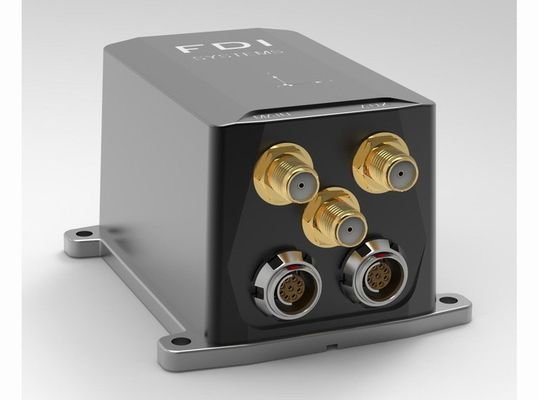

एप्सिलॉन-डी4जीडी वर्जन का अपग्रेड है, जो डिफरेंशियल करेक्शन डेटा प्राप्त करने के लिए बिल्ट-इन 4जी डिवाइस के जरिए नेटवर्क एनटीआरआईपी बेस स्टेशन से कनेक्ट हो सकता है और इसमें नेटवर्क रिमोट अपग्रेड फंक्शन है।

विशेषताएं:

सेंसर के एप्सिलॉन परिवार में दो स्वतंत्र त्रिअक्षीय जाइरोस्कोप, दो त्रिअक्षीय एक्सेलेरोमीटर, त्रिअक्षीय मैग्नेटोमीटर सरणियाँ, बैरोमीटर, और एक शक्तिशाली एसपीकेएफ के साथ थर्मामीटर, और टाइट एकीकृत नेविगेशन एल्गोरिदम का एक सेट, 1000 हर्ट्ज तक सेंसर नमूना आवृत्ति और शंकु और पंक्ति गति मुआवजा शामिल हैं। सेंसर त्रुटियों का ऑनलाइन आकलन, बाहरी कारकों की पहचान और माप विसंगतियों और दोषों का अलगाव, चुंबकीय क्षेत्र का पता लगाने और मुआवजे की संरचना, चुंबकीय हस्तक्षेप क्षमता के साथ।
हमारा एल्गोरिथ्म उच्च-सटीक स्थिति प्रदान करता है, जिसे आसानी से बाहरी दृष्टि, सोनार / रडार और अन्य गति, स्थिति और एकीकृत नेविगेशन के लिए सहायक उपकरण से जोड़ा जा सकता है।एप्सिलॉन श्रृंखला उत्पादों के उपयोगकर्ता स्वतंत्र रूप से सिस्टम के अंतर्निहित गतिशील मॉडल को कॉन्फ़िगर कर सकते हैं, और नेविगेशन की सटीकता और स्थिरता में सुधार के लिए इंटरफ़ेस सॉफ़्टवेयर के माध्यम से मापदंडों को समायोजित कर सकते हैं।
